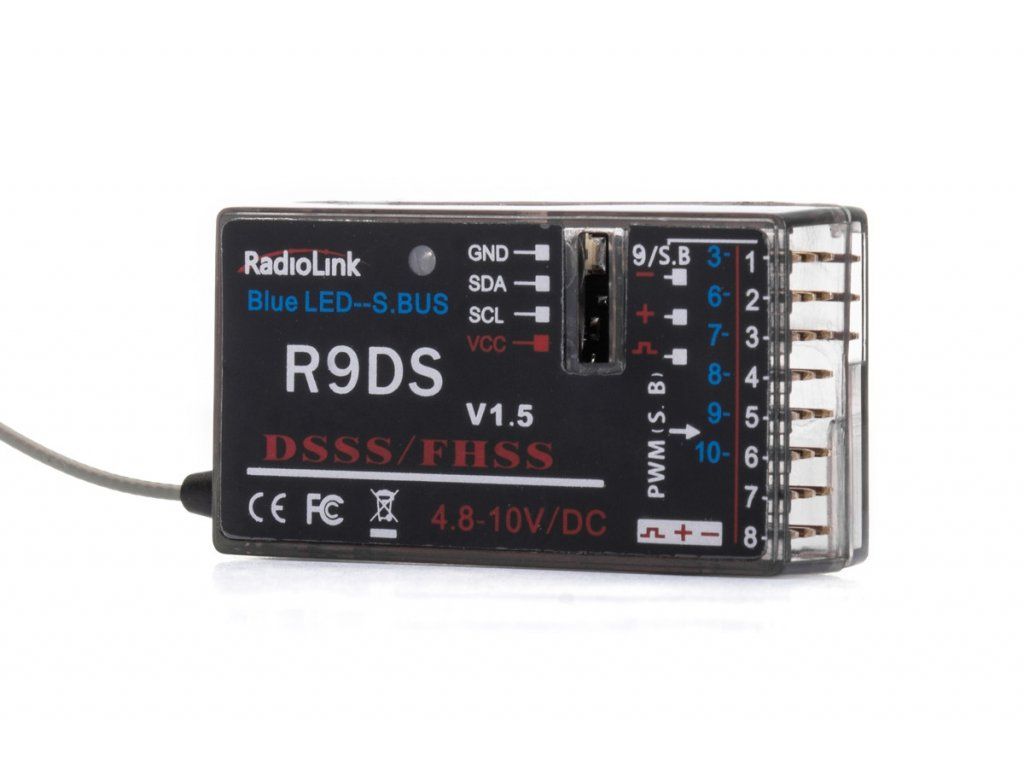

RadioLink R9DS Empfänger

Detaillierte Produktbeschreibung

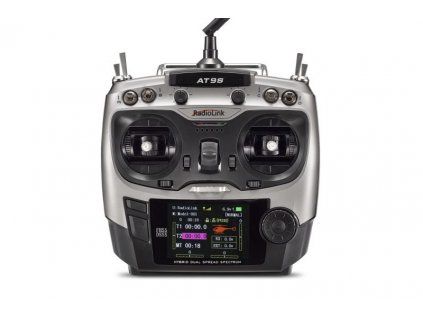

Der Radiolink R9DS 2,4 GHz ist ein 9-Kanal-Telemetrieempfänger mit synchroner DSSS- und FHSS-Übertragung und Frequenzsprungverfahren. Er ist kompatibel mit den Radiolink-Sendern AT9, AT9S, AT10 und AT10II (AT10II muss auf 10-Kanal-Übertragungsmodus umgeschaltet werden). Der R9DS bietet PWM-Signalausgang (9 Kanäle) oder serielle S-Bus-Ausgabe (10 Kanäle). Der Empfänger ist mit den Telemetriemodulen PRM-01 und PRM-02 kompatibel.

Zwei Betriebsmodi: Standard-Servoausgang mit breitbreitenmodulierten (PWM) Signalen (9 Kanäle) oder serielle S-Bus-Ausgabe (10 Kanäle).

Der Empfänger eignet sich für RC-Modelle aller Art (die Reichweite des Herstellers beträgt 900 m am Boden und 2000–3000 m in der Luft).

Die Verwendung der DSSS/FHSS-Übertragungstechnologie gewährleistet eine hohe Störfestigkeit und ermöglicht die Einstellung von Notfallabweichungen (Fail-Safe) bei Ausfall oder starker Störung des Sendersignals.

Betriebsarten:
Mit individuellen PWM-Servosignalausgängen: Eine rote LED zeigt den PWM-Signalausgang an (insgesamt 9 Kanäle).
Mit seriellem SBUS-Ausgang: Eine blaue/violette LED zeigt den SBUS-Signalausgang an (insgesamt 10 Kanäle). SBUS- und PWM-Signalausgänge können im SBUS-Betriebsmodus gleichzeitig genutzt werden. Buchse 9 gibt das SBUS-Signal aus, gleichzeitig gibt Buchse 1 das PWM-Signal von Kanal CH3 aus, und die Buchsen 2 bis 6 geben das PWM-Signal der Kanäle CH6 bis CH10 aus.
Die Kopplung mit dem Sender erfolgt über die Kopplungstaste am Empfänger; die Betriebszustände werden durch eine LED angezeigt.

Der Empfänger ist mit Kontaktleisten für Standard-UNI-Steckverbinder (JR/Graupner, Hitec, Futaba) ausgestattet; die Pins sind in Längsrichtung des Empfängers ausgerichtet.

Lieferumfang: R9DS-Empfänger, Bedienungsanleitung.

Modulation/Codierung: 2,4 GHz FHSS/DSSS
Anzahl Kanäle (PWM): (S-BUS) 9–10
Serielle Ausgabe: S-BUS
Ausfallsichere Funktionen
Spannungsversorgung: 4,8 V, 6 V, 7,2 V, 7,4 V
Stromaufnahme ohne Servos: 40–180 mA
Länge: 43 mm
Breite: 24 mm
Höhe: 15 mm
Gewicht: 14 g
