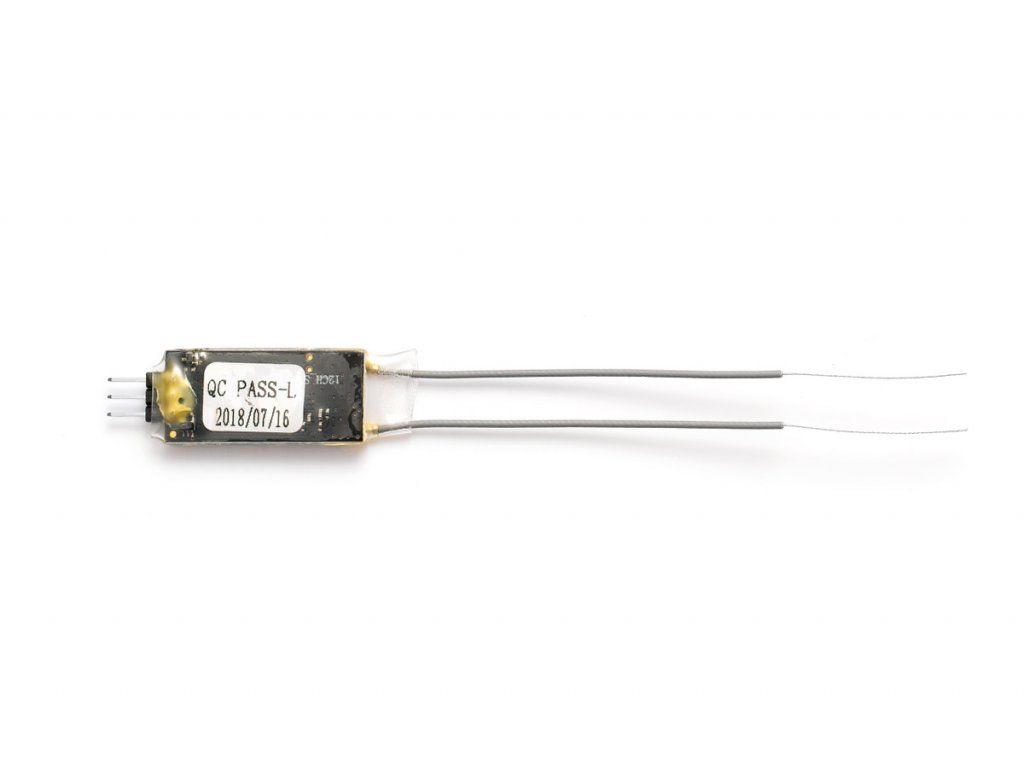

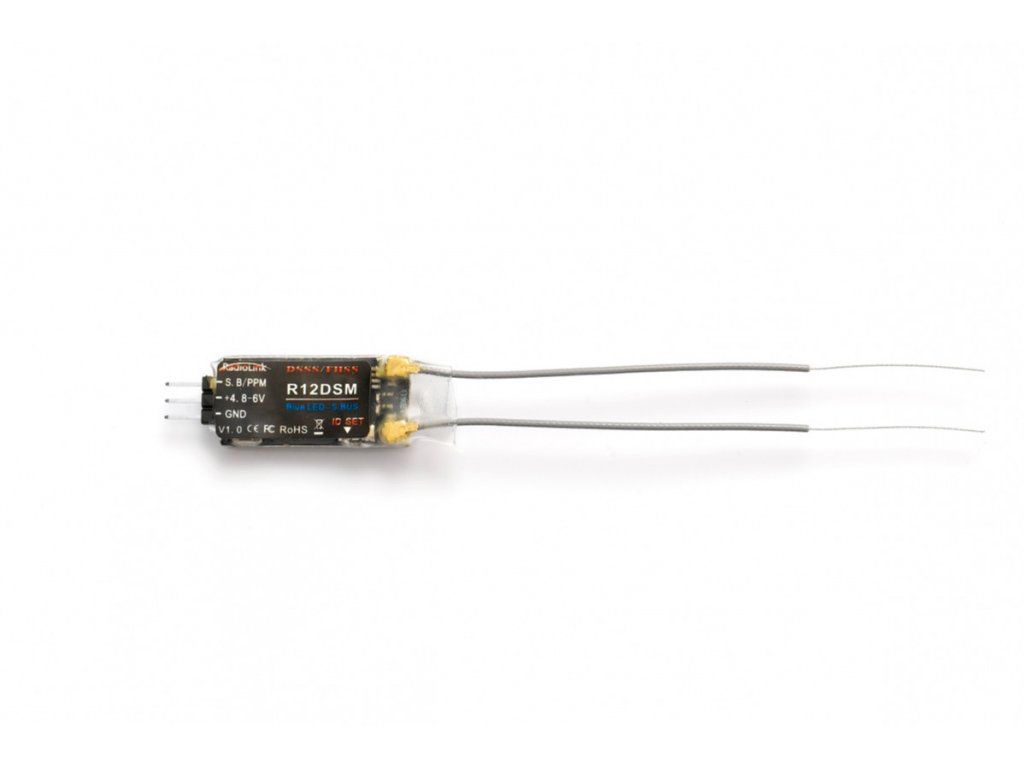

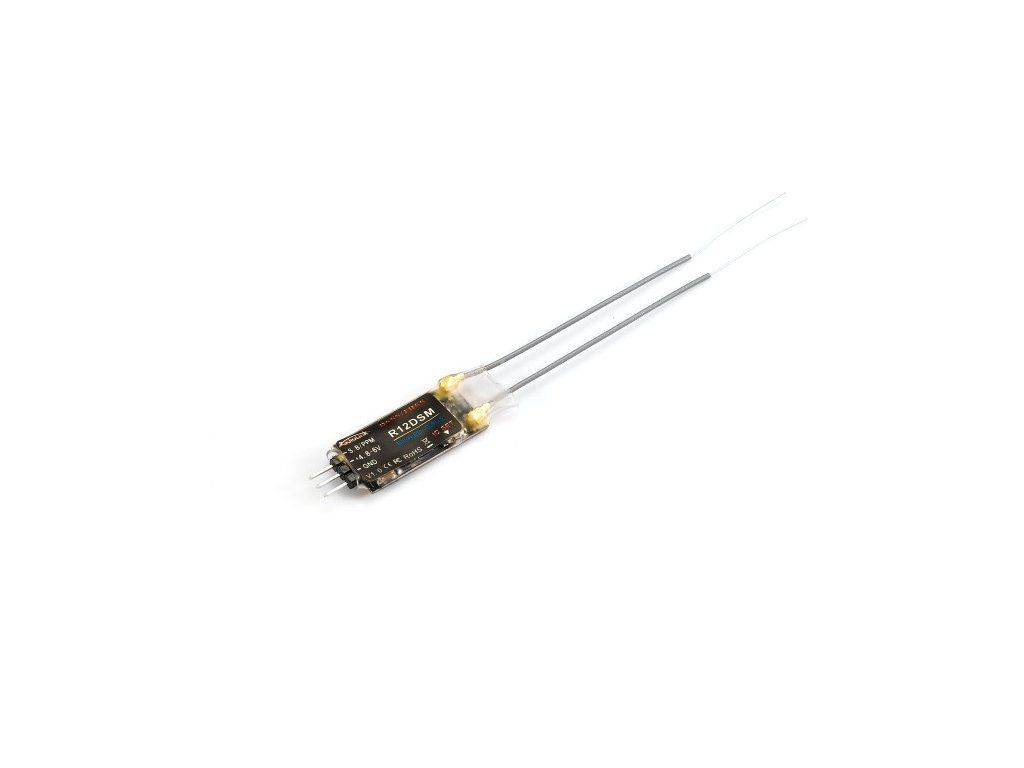

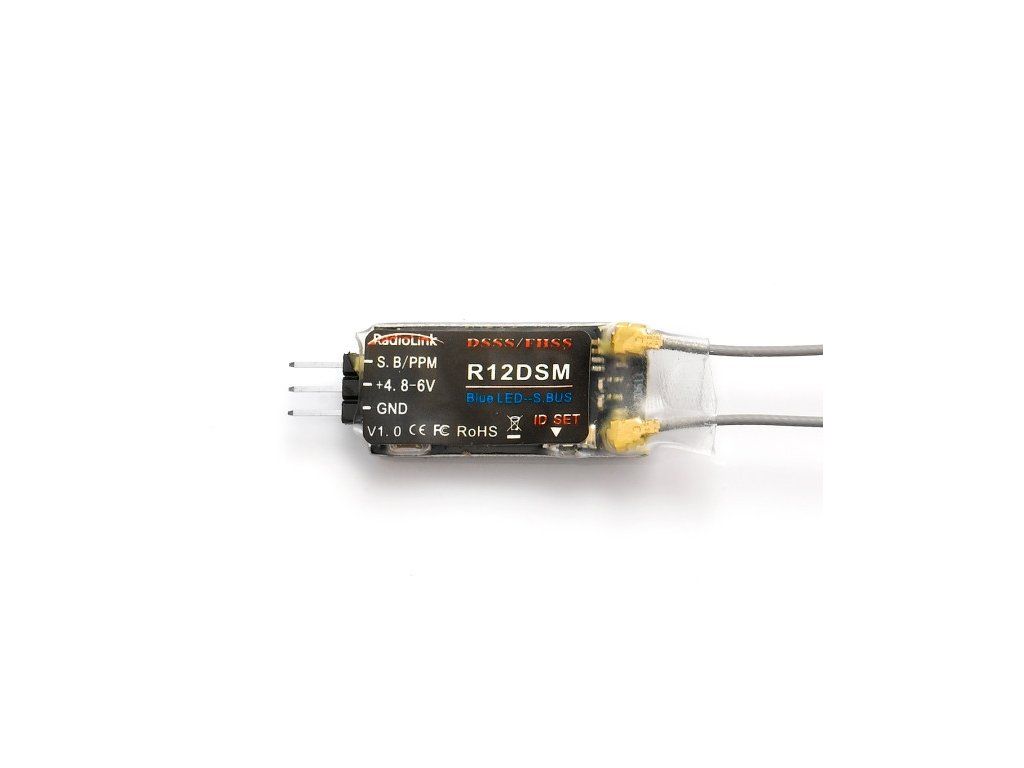

RadioLink R12DS Mini-Empfänger

Detaillierte Produktbeschreibung

Der Radiolink R12DSM Mini 2,4 GHz ist ein miniaturisierter 12-Kanal-Telemetrieempfänger mit synchroner DSSS- und FHSS-Übertragung und Frequenzsprungverfahren. Er ist kompatibel mit den Radiolink-Sendern AT9, AT 9S, AT10 und AT10II. (Die Sender AT9, AT 9S und AT10 können durch ein Firmware-Update auf 12 Kanäle erweitert werden. Das Update kann von der Website des Herstellers heruntergeladen werden: http://radiolink.com.cn/doce/at10upgraded.html. Der AT10II verfügt bereits in der Basisversion über 12 Kanäle.) Der R12DSM bietet einen umschaltbaren seriellen Ausgang (S-BUS oder PPM).

Der Empfänger eignet sich besonders für Multikopter und Drohnen, auch für größere Modelle (die vom Hersteller angegebene Reichweite beträgt 1100 m am Boden und 3000–4000 m in der Luft).

Die Verwendung der DSSS/FHSS-Übertragungstechnologie gewährleistet eine hohe Störfestigkeit und ermöglicht die Einstellung von Notfallabweichungen (Fail-Safe) bei Ausfall oder starker Störung des Sendersignals.

Betriebsarten

Mit individuellen PWM-Servosignalausgängen: Eine rote LED zeigt den PWM-Signalausgang an; insgesamt 12 Kanäle.

Mit serieller SBUS-Ausgabe: Eine blau/violette LED zeigt den SBUS-Signalausgang an; insgesamt 12 Kanäle.

Die Kopplung mit dem Sender erfolgt über die Kopplungstaste am Empfänger; die Betriebszustände werden durch eine LED angezeigt.

Der Empfänger ist mit Kontaktleisten für Standard-UNI-Steckverbinder (JR/Graupner, Hitec, Futaba) ausgestattet; die Pins sind in Längsrichtung des Empfängers ausgerichtet.

Lieferumfang: R12DSM Mini-Empfänger, Bedienungsanleitung.

Modulation/Codierung: 2,4 GHz FHSS/DSSS
Anzahl der Kanäle (PWM) – (S-Bus): 12
Serielle Ausgänge: PWM, S-Bus
Ausfallsichere Funktionen
Spannungsversorgung: 4,8 V, 6 V, 7,2 V, 7,4 V
Stromaufnahme ohne Servos: 38–45 mA
Länge: 30 mm
Breite: 15 mm
Höhe: 6 mm
Gewicht: 2,5 g
