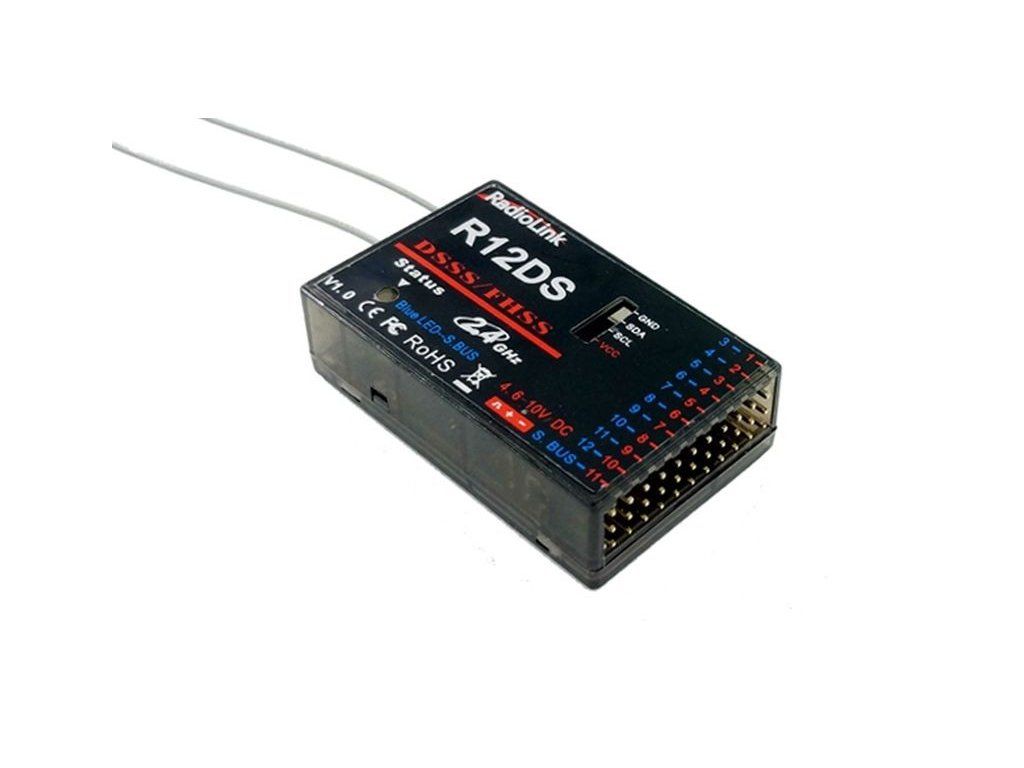

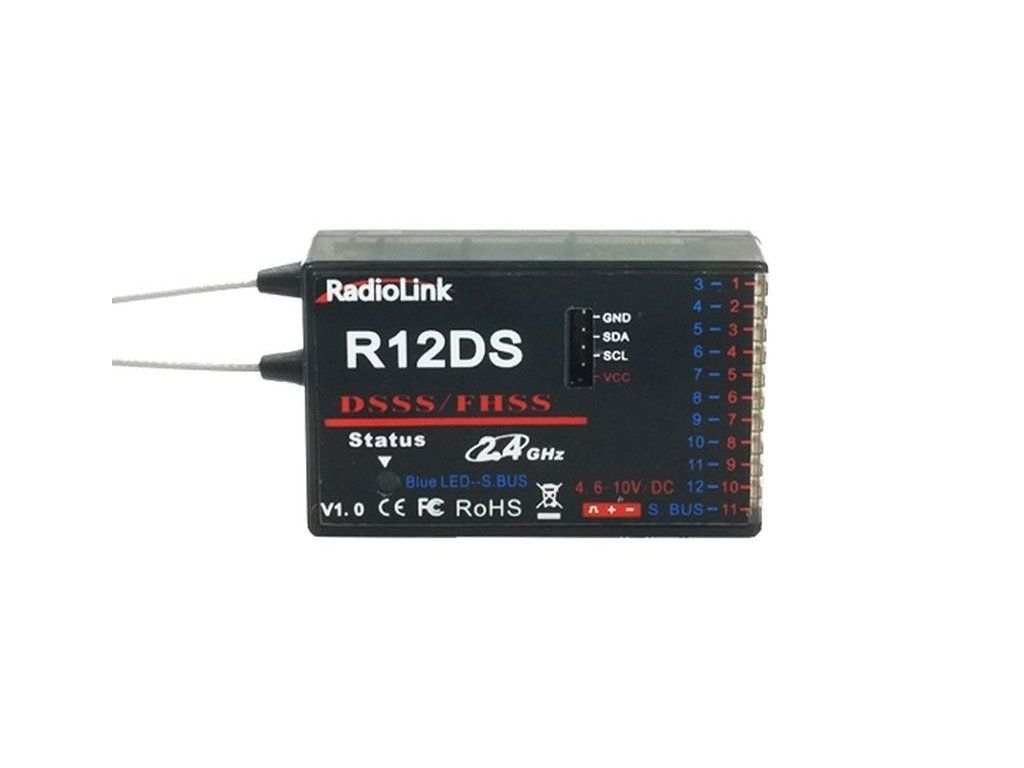

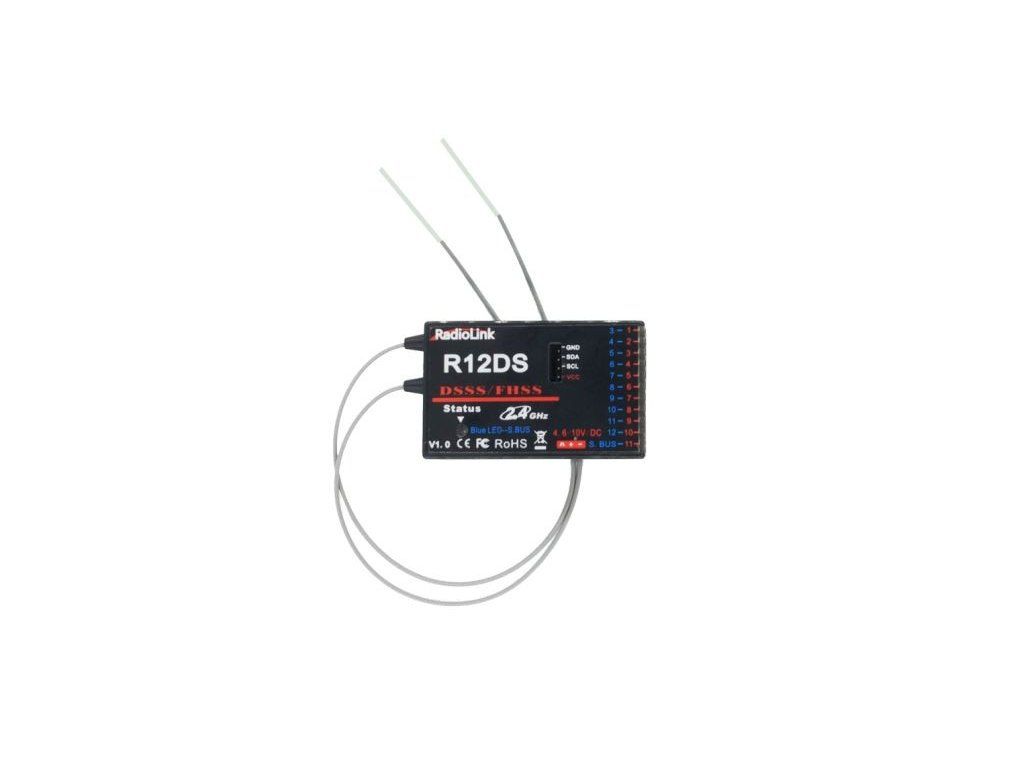

RadioLink R12DS Empfänger

Detaillierte Produktbeschreibung

Der Radiolink R12DS 2,4 GHz ist ein 12-Kanal-Telemetrieempfänger mit synchroner DSSS- und FHSS-Übertragung und Frequenzsprungverfahren. Er ist kompatibel mit den Radiolink-Sendern AT9, AT9S, AT10 und AT10II. (Die Sender AT9, AT9S und AT10 können durch ein Firmware-Update auf 12 Kanäle erweitert werden. Das Update kann von der Website des Herstellers (http://radiolink.com.cn/doce/at10upgraded.html) heruntergeladen werden. Der AT10II verfügt bereits in der Basisversion über 12 Kanäle.) Der Empfänger ist mit den Telemetriemodulen PRM-01 und PRM-02 kompatibel.

Zwei Betriebsmodi stehen zur Verfügung: mit Standard-PWM-Servoausgängen (11 Kanäle) oder mit serieller S-BUS-Ausgabe (12 Kanäle).

Der Empfänger eignet sich für RC-Modelle aller Art (die vom Hersteller angegebene Reichweite beträgt 1100 m am Boden und 3000–4000 m in der Luft).

Die Verwendung der DSSS/FHSS-Übertragungstechnologie bietet eine hohe Störfestigkeit und die Möglichkeit, Notfallabweichungen (Fail-Safe) für den Fall eines Ausfalls oder starker Störungen des Sendersignals festzulegen.

Betriebsarten

Mit individuellen PWM-Servosignalausgängen: Eine rote LED zeigt den PWM-Signalausgang an; insgesamt 11 Kanäle.
Mit seriellem SBUS-Ausgang: Eine blau/violette LED zeigt den SBUS-Signalausgang an; insgesamt 12 Kanäle. SBUS- und PWM-Signalausgänge können im SBUS-Betriebsmodus gleichzeitig verwendet werden. Buchse 11 gibt das SBUS-Signal aus, die Buchsen CH1 bis CH10 dienen gleichzeitig als PWM-Signalausgänge für die Kanäle 3 bis 12. Die Anzahl der nutzbaren PWM-Ausgänge hängt von der Anzahl der verwendeten SBUS-Signalkanäle ab (z. B. stehen bei 4 SBUS-Signalkanälen 8 PWM-Signalkanäle zur Verfügung). Die Kopplung mit dem Sender erfolgt über die Kopplungstaste am Empfänger; die Betriebszustände werden durch eine LED angezeigt.

Der Empfänger ist mit Kontaktleisten für Standard-UNI-Steckverbinder (JR/Graupner, Hitec, Futaba) ausgestattet; die Pins sind in Längsrichtung des Empfängers ausgerichtet.

Lieferumfang: Empfänger R12DS, Bedienungsanleitung.

Modulation/Codierung: 2,4 GHz FHSS/DSSS
Anzahl der Kanäle (PWM) – (S-BUS): 11–12
Serieller Ausgang: S-BUS
Funktionen: Ausfallsicher
Spannungsversorgung: 4,8 V, 6 V, 7,2 V, 7,4 V
Stromaufnahme ohne Servos: 40–180 mA
Länge: 50 mm
Breite: 31,5 mm
Höhe: 15 mm
Gewicht: 14 g
