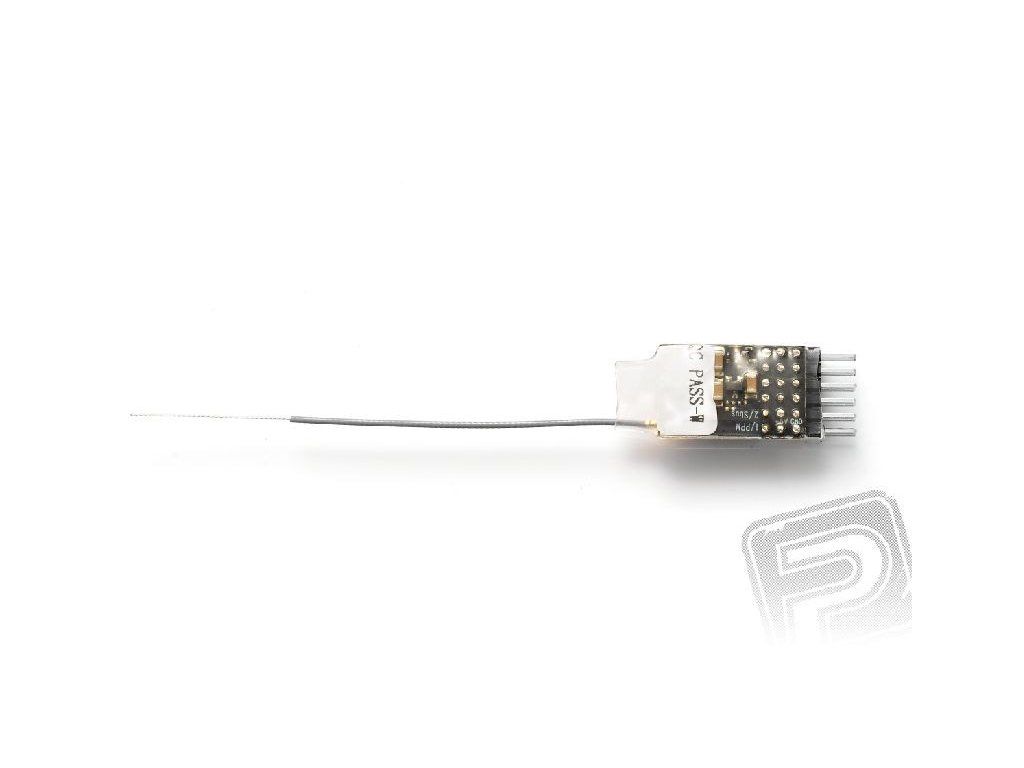

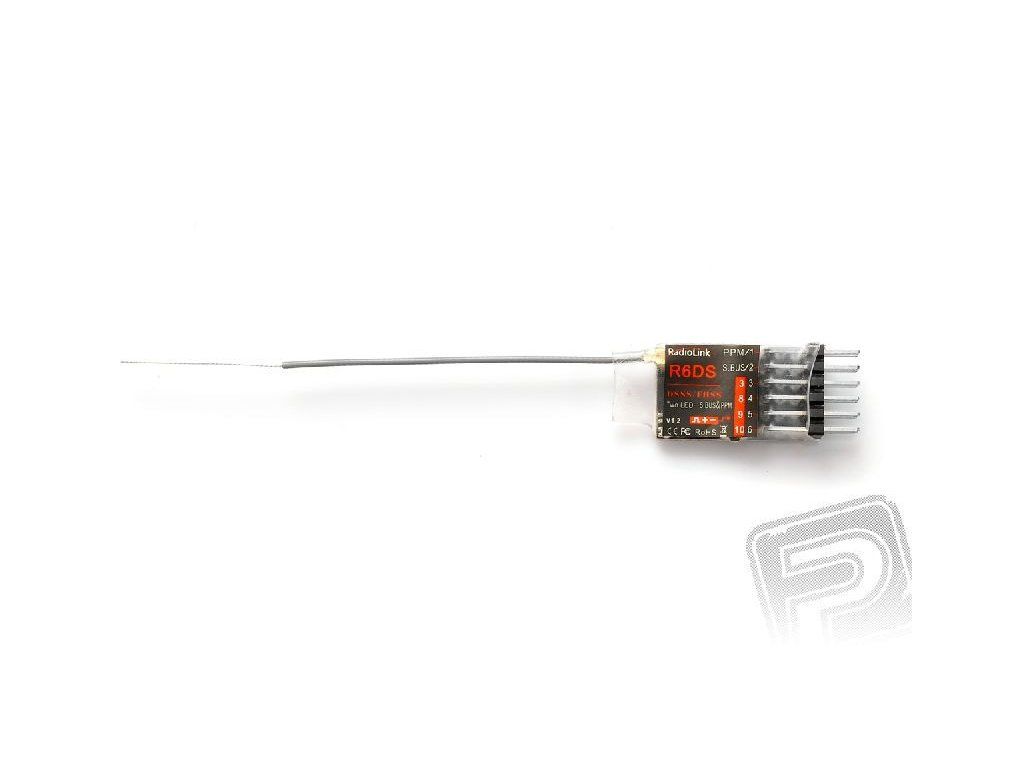

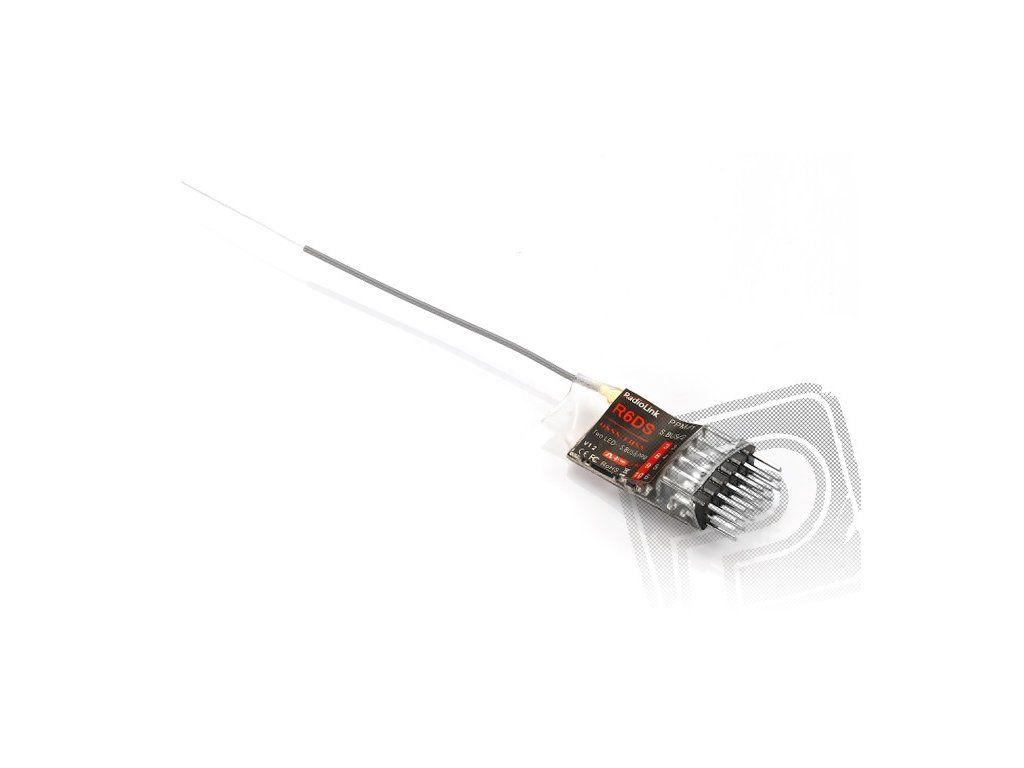

RadioLink R6DS Empfänger

Detaillierte Produktbeschreibung

Kleiner 6-Kanal-Empfänger (2,4 GHz) für FHSS/DSSS-Übertragung mit Radiolink AT9S- und AT10II-Sendern. PWM-Betrieb: 6 separate Servo-Kanalausgänge. S-BUS-Betrieb: Serieller S-BUS-Ausgang + PPM + 4 PWM-Kanäle (insgesamt 10 Kanäle). Abmessungen: 25 x 15 x 10 mm, Gewicht: 3,4 g. Begrenzte Reichweite.

Der Radiolink R6DS 2,4 GHz ist ein kleiner 6-Kanal-Empfänger mit synchroner DSSS- und FHSS-Frequenzsprungübertragung. Er ist kompatibel mit den Radiolink-Sendern AT9, AT9S, AT10 und AT10II (AT10II muss auf 10-Kanal-Übertragungsmodus umgeschaltet werden). Er bietet zwei Betriebsmodi: mit Standard-PWM-Servo-Signalausgängen (6 Kanäle) oder mit seriellen S-BUS- und PPM-Ausgängen (10 Kanäle).

Der Empfänger eignet sich für Slowflyer, Parkflyer, Renndrohnen und andere kleinere Modelle (die vom Hersteller angegebene Reichweite beträgt 300 m am Boden und 600 m in der Luft).

Die Verwendung der DSSS/FHSS-Übertragungstechnologie sorgt für eine hohe Störfestigkeit und ermöglicht die Einrichtung von Notfallabweichungen (Fail-Safe) bei Ausfall oder starken Störungen des Sendersignals.

Betriebsmodi:
- Mit individuellen PWM-Servosignalausgängen: Die rote LED zeigt den PWM-Signalausgang an, insgesamt 6 Kanäle.

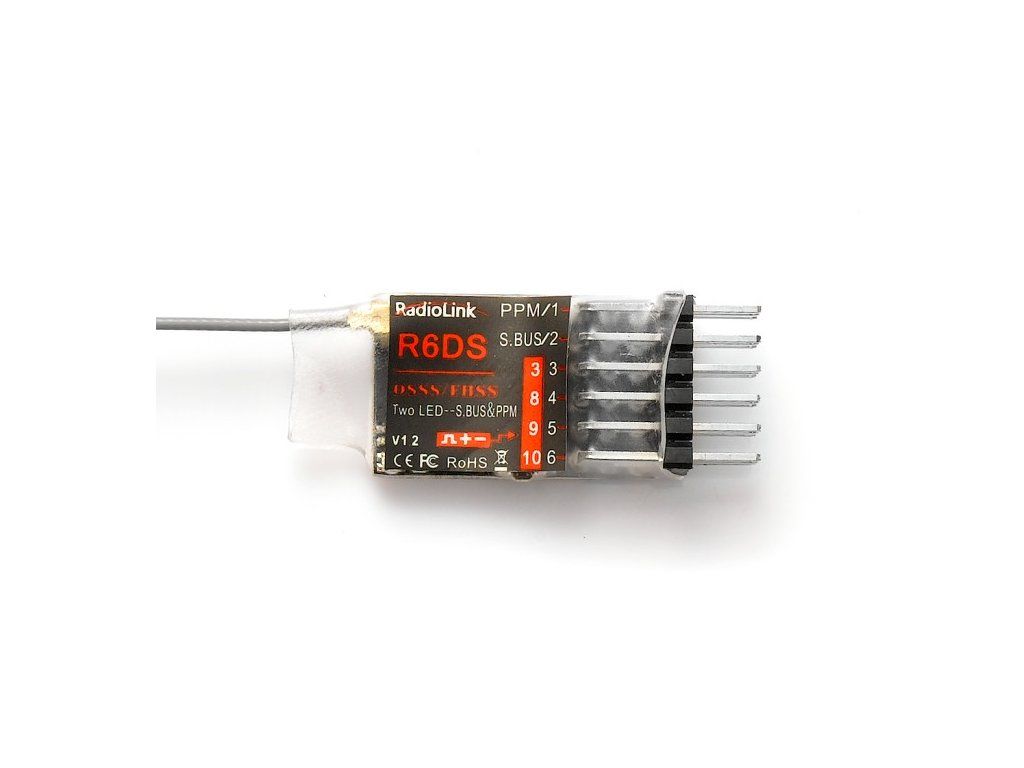

- Mit seriellem SBUS- und PPM-Ausgang: Die blaue/violette LED zeigt den SBUS- und PPM-Signalausgang an, insgesamt 10 Kanäle. SBUS- und PPM-Signalausgänge können im SBUS-Betriebsmodus gleichzeitig verwendet werden. Die CH1-Buchse gibt ein PPM-Signal aus, die CH2-Buchse ein SBUS-Signal. Die CH3- bis CH6-Buchsen dienen gleichzeitig als PWM-Signalausgänge für die Kanäle 3, 8, 9 und 10.

Kopplung
Die Kopplung mit dem Sender erfolgt über die Kopplungstaste am Empfänger. Die Betriebszustände werden durch eine LED angezeigt.

Der Empfänger ist mit Kontaktleisten für Standard-UNI-Steckverbinder (z. B. JR/Graupner, Hitec, Futaba) ausgestattet. Die Pins sind in Längsrichtung des Empfängers ausgerichtet.

Lieferumfang
Das Empfängerset enthält: R6DS-Empfänger, Bedienungsanleitung.

Technische Daten:
Modulation/Codierung – 2,4 GHz FHSS/DSSS
Anzahl der Kanäle (PWM) – (S-BUS + PPM) 6–10
Serielle Ausgänge – PPM, S-BUS
Ausfallsichere Funktion
Stromversorgung – 4,8 V, 6 V
Stromaufnahme ohne Servos [mA] – 38–45
Länge [mm] – 25
Breite [mm] – 15
Höhe [mm] – 10
Gewicht [g] – 3,4
