KAVAN PRO/Plus Programmierkarte

Detaillierte Produktbeschreibung

Die LED-Programmierkarte für KAVAN PRO-Controller (auch kompatibel mit FOXY G2-Controllern) für Flugzeuge dient der einfachen und schnellen Programmierung der Controller – sowohl zu Hause am Tisch als auch am Flugplatz. Der Controller wird über ein Servokabel angeschlossen; die Buchse befindet sich oben am Gehäuse. Die Karte wird entweder über den BEC-Stabilisator des KAVAN PRO-Controllers oder, im Falle des OPTO-Controllers, über einen handelsüblichen 4- bis 5-zelligen NiCd/NiMH- oder 2S-LiPo/LiFe-Empfängerakku mit Strom versorgt, der an das Gehäuse angeschlossen ist. Die Programmierung erfolgt bei angeschlossenem Motor- und Antriebsakku (ebenfalls bei OPTO-Controllern).

ACHTUNG: Die KAVAN PRO LED-Programmierkarte kann nicht zur Programmierung von FOXY-Controllern der ersten Generation verwendet werden und umgekehrt.

KAVAN PRO Flugsteuerungen können in einem Modell mit montiertem Propeller programmiert werden. Aus Sicherheitsgründen empfehlen wir jedoch, den Propeller während der Programmierung zu entfernen, um mögliche Unfälle durch Bedienungsfehler zu vermeiden. Programmieren Sie die Steuerungen außerdem in Autos und Booten, die sicher auf einem Ständer stehen, wobei die Räder bzw. der Propeller in der Luft sind oder die Ritzel- bzw. Wellenkupplung abgenommen ist.

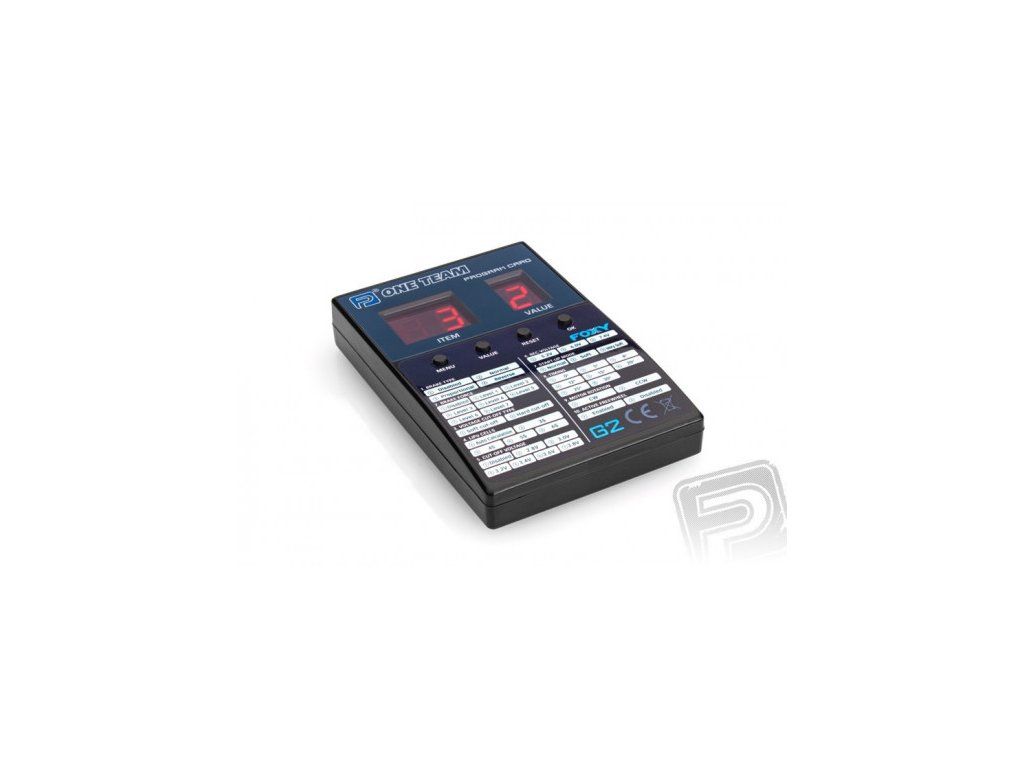

Vier Tasten auf der Vorderseite der Karte dienen der Programmierung. Mit ihnen wählen Sie die einzustellenden Programmfunktionen („ITEM“) aus und legen deren Wert („VALUE“) fest. Die Taste „OK“ bestätigt die Änderung und sendet sie an die Steuerung. Mit der Taste „RESET“ werden alle Einstellungen gelöscht und auf die Werkseinstellungen zurückgesetzt. Die Programmfunktionsnummer wird links auf dem zweistelligen LED-Display („ITEM“) angezeigt, der Funktionswert rechts auf dem einstelligen LED-Display („VALUE“).

Die Art des Anschlusses des Controllers an die LED-Programmierkarte hängt vom Controllertyp ab – je nachdem, ob es sich um einen Controller mit BEC-Spannungsstabilisator oder einen OPTO-Controller handelt. Befolgen Sie beim Anschluss genau die Anweisungen, die der Karte und Ihrem Controller beiliegen.

Die Funktionsliste und die Einstellwerte finden Sie auf dem Etikett der Karte; eine detaillierte Funktionsbeschreibung ist in der Bedienungsanleitung der FOXY G2-Controller enthalten.

Lieferumfang: LED-Programmierkarte KAVAN PRO, dreiadriges Programmierkabel, Bedienungsanleitung.

Stromversorgung [V]: 4,8–8,4
Länge [mm]: 88
Breite [mm]: 58
Höhe [mm]: 14
Gewicht [g]: 40
