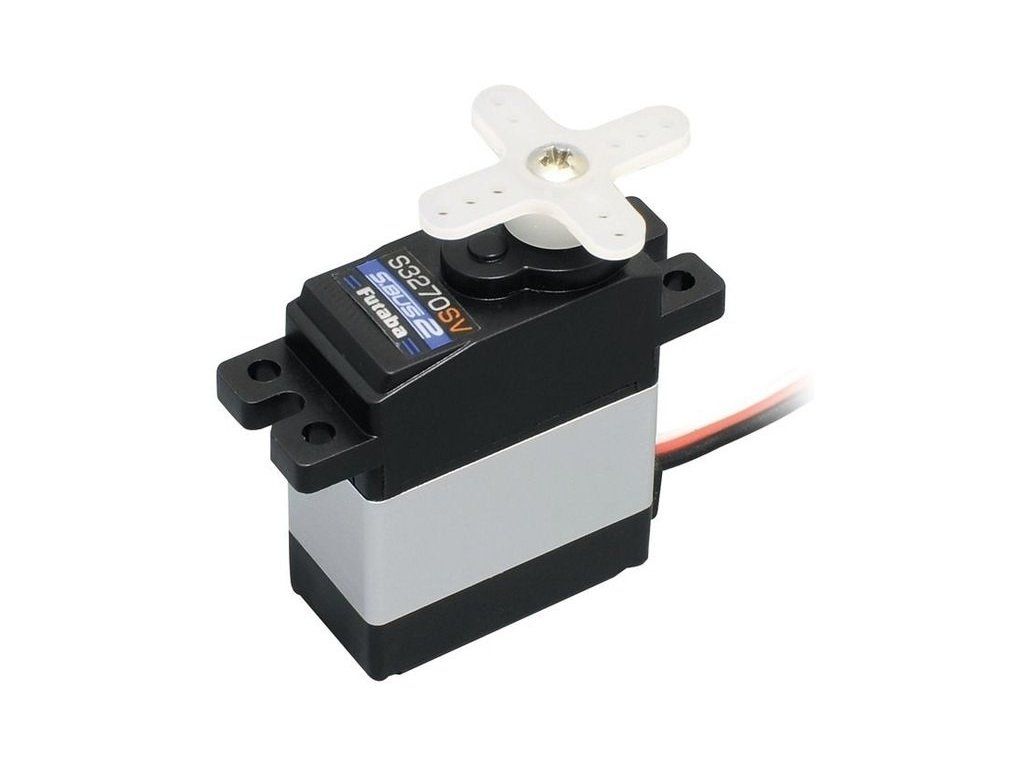

Servo Futaba S3270SV 3,0 kg·cm 0,11 s/60° MG S.BUS2

Detaillierte Produktbeschreibung

Leistungsstarkes digitales HV-Mikroservo mit kernlosem Motor und Kugellagern für vielseitige Anwendungen. Unterstützt S.BUS und S.BUS2. Versorgungsspannung: 5,0–8,4 V. Schubkraft: 2,3 kg·cm, Geschwindigkeit: 0,13 s/60° bei 6,0 V; Schubkraft: 3,0 kg·cm, Geschwindigkeit: 0,11 s/60° bei 7,4 V. Gewicht: 16,2 g.

Robustes und schnelles programmierbares digitales S.BUS2/S.BUS-Mikroservo mit Metallgetriebe und zweifach kugelgelagerter Abtriebswelle. Erhöhte Versorgungsspannung für 450er-Hubschrauber-Gyrusboards, kleinere Elektromodellflugzeuge, größere Segelflugzeuge und Motorsegler. Optimale Kühlung durch einen Aluminium-Kühlkörper im Gehäusemittelteil.

Der S3270SV kann an die Ausgänge des S.BUS 2 (serieller Bus mit bidirektionaler Kommunikation) oder des S.BUS (serieller Bus mit unidirektionaler Kommunikation) Empfängers angeschlossen oder als klassisches Servo über den Kanalausgang (PWM) des Empfängers betrieben werden.

Mithilfe der CIU-3 USB-Schnittstelle und der S-Link PC-Software oder eines Futaba-Senders mit S.BUS-Servo-Einstellfunktion lassen sich zahlreiche Servoparameter programmieren (Geschwindigkeit, Auslenkung, Neutralstellung, Überlastschutz, Sanftanlauf usw.). Die Kanaleinstellung für den Betrieb am S.BUS2/S.BUS-Bus ist nur über den Sender möglich.

Erhöhte Versorgungsspannung: 6,0–7,4 V

Was ist S.BUS2/S.BUS?

• S.BUS – Der serielle Futaba-Bus ermöglicht die unidirektionale Kommunikation und die Steuerung von Servos, Reglern, Schaltern, Gyroskopen und anderen kompatiblen RC-Geräten, die an einen einzigen S.BUS-Ausgang des Empfängers angeschlossen sind.
• S.BUS2 – Der serielle Futaba-Bus ermöglicht die bidirektionale Kommunikation und (wie S.BUS) die Steuerung von Servos, Reglern, Schaltern, Gyroskopen und anderen kompatiblen RC-Geräten, die an einen einzigen S.BUS2-Ausgangs-/Eingangsport des Empfängers angeschlossen sind. Zusätzlich können Telemetriesensoren angeschlossen und deren Daten über den Empfänger zur Anzeige auf dem Sender übertragen werden. Von einigen S.BUS2-Servos lassen sich Informationen über Betriebsstrom, Temperatur oder den Winkel des Servohebels an den Sender senden.

Im Gegensatz zu klassischen RC-Systemen nutzt das S.BUS(2)-System serielle Datenkommunikation, um Steuersignale vom Empfänger an Servos, Gyroskope oder andere Geräte zu übertragen. Diese Daten enthalten Befehle wie „Servokanal 3 auf 15 Grad bewegen, Servokanal 5 auf 30 Grad bewegen“ für mehrere Geräte. S.BUS(2)-Geräte führen nur Befehle ihres jeweiligen Kanals aus. Daher können mehrere Servos an dasselbe Signalkabel angeschlossen und individuell eingestellt und gesteuert werden. Hierfür wird die Servo-Identifikationsnummer (ID) verwendet. Die ID befindet sich auf dem Aufkleber am Servokarton.

Das S.BUS2-Servo kann sowohl an den S.BUS2- als auch an den S.BUS-Anschluss des Empfängers angeschlossen werden. Seine Funktion wird durch die Kanaleinstellung im Servospeicher bestimmt (dies erfolgt über die Programmierschnittstelle des Futaba-Senders, den Programmierer SBC-1 oder die USB-Schnittstelle CIU-3 mit der PC-Software S-Link – bei manchen Servos kann der Kanal nur über den Sender eingestellt werden).

Der an den Kanalausgang eines klassischen Empfängers (PWM) angeschlossene S.BUS2-Servo verhält sich wie ein herkömmlicher Servo. Seine Bewegung wird durch das Signal im angeschlossenen Empfängerkanal bestimmt. Die Einstellungen der programmierbaren Servofunktionen bleiben erhalten.

Servogröße – Mikro
Servotyp – Digital
Schubkraft bei 6,0 V [kg/cm] – 2,3
Schubkraft bei 7,4 V [kg/cm] – 3
Geschwindigkeit bei 6,0 V [s/60 s] – 0,13
Geschwindigkeit bei 7,4 V [s/60 s] – 0,11
Servogetriebe – Metall
Kugellager – 2×
Hochspannung – Ja
Stromversorgung [V] – 5–8,4
Länge [mm] – 23
Breite [mm] – 12
Höhe [mm] – 29
Gewicht [g] – 16,2
Geeignet für – Flugzeuge, Hubschrauber, Straßenfahrzeuge, Geländewagen, Segelboote, Boote
S.BUS – Ja
S.BUS2 – Ja
SR-Modus – Nein
