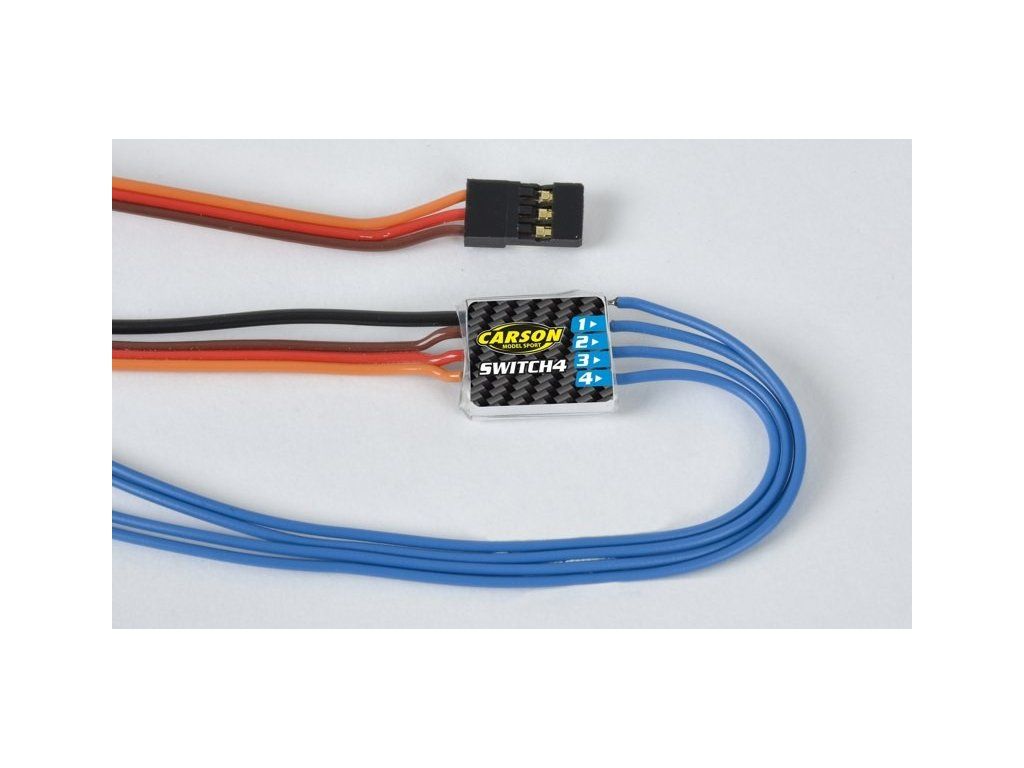

RC-Schalter Carson Reflex 6/14Ch Schalter 4 (4x2,5A)

Detaillierte Produktbeschreibung

Der Schalter ist für den Carson Reflex Stick 6- oder 14-Kanal-Empfänger ausgelegt.

Die Schaltmodule werden direkt an den RC-Empfänger angeschlossen und können über einen Knopf, Schalter oder Hebel des RC-Senders gesteuert werden. Dabei werden die Schalterstellung (oben/unten) und die Schaltdauer (kurz/lang) berücksichtigt. Bei einem 2-Wege-Modul wird nur die Schalterstellung des RC-Senders ausgewertet. Die Knöpfe und Schalter müssen eine Mittelstellung haben. Jeder Schaltausgang verfügt über eine Speicherfunktion: Er bleibt aktiviert, bis der Schalter in die Neutralstellung zurückkehrt, und kehrt dann wieder in dieselbe Position zurück. Die Schalter verfügen über 4 bzw. 2 separate negative Schaltausgänge. Jeder Ausgang ist mit einem 20 cm langen blauen Kabel ausgestattet. Dieses Kabel muss an den Minuspol des Verbrauchers (geschaltetes Gerät) angeschlossen werden. Jeder Schaltausgang kann einen maximalen Strom von bis zu 2,5 A schalten. Die maximal zulässige Versorgungsspannung beträgt 16 V. Das Schaltmodul wird über das Servokabel mit Strom versorgt. Das schwarze Kabel (Minuspol) kann direkt an die Batterie oder an den Verteileranschluss angeschlossen werden. Bei hoher Last muss das schwarze Kabel angeschlossen werden, um den Empfänger nicht zu beschädigen.

Eingangsspannung: 4–8 V vom Empfänger
Eingangsstrom: ca. 18 mA bei 5 V
Ausgänge: 2 oder 4 (ausgeschaltet)
Schaltspannung: maximal 16 V
Schaltstrom: maximal 2,5 A am Ausgang
Anschlusskabel: Ausgänge: 2/4 blaue Silikonkabel, 200 mm lang, 0,25 mm² Querschnitt
Servoanschluss: 300-mm-Servoantrieb mit UNI-Stecker
Minuspol: Silikonkabel, 200 mm lang, 0,5 mm² Querschnitt

Abmessungen: 16 x 14 x 4 mm
Gewicht: 10 g

4-Wege-Modul:
Schalterstellung                        Ausgänge
Lange Leitung in Position „Oben“           Ausgang 1
Kurzschluss in Position „Oben“         Ausgang 2
Kurzschluss in Position „Unten“           Ausgang 3
Lange Leitung in Position „Unten“           Ausgang 4

2-Wege-Modul:
Schalterstellung                       Ausgänge
Kurzschluss in Position „Oben“Ausgang 1
Kurzschluss in der Position „unten“         Ausgang 2
