LiPo-Spannungsalarm 2-8S

Detaillierte Produktbeschreibung

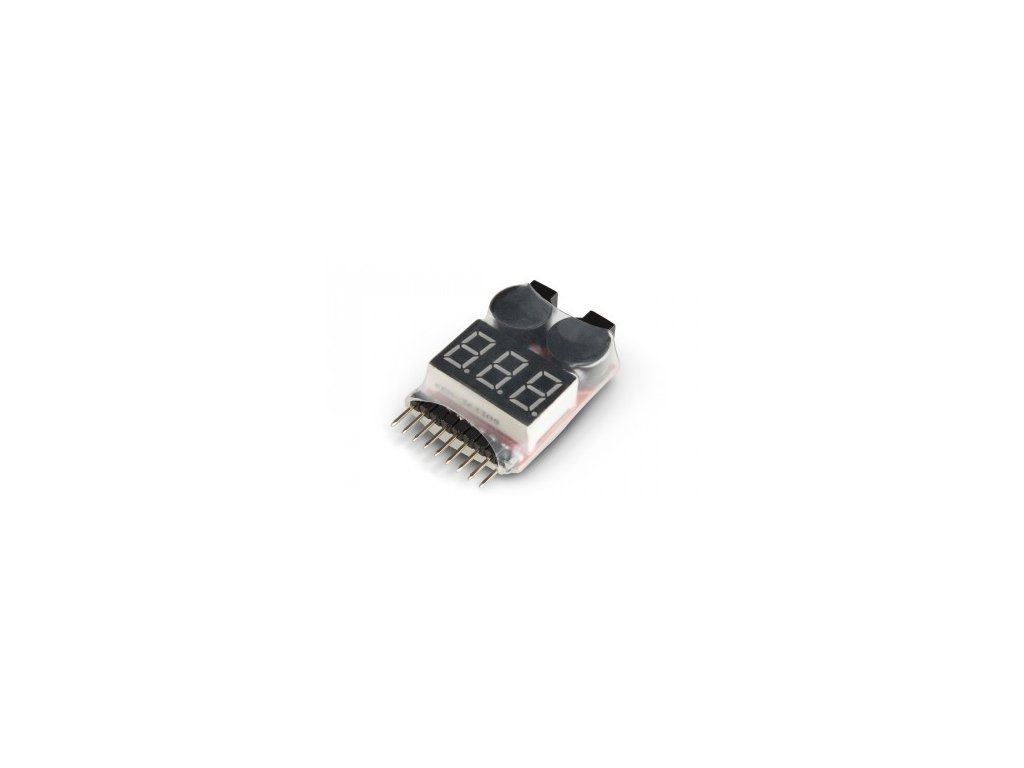

Der LiPo-Alarm 2-8S ist ein Miniatur-Digitalvoltmeter mit dreistelliger 7-Segment-LED-Anzeige. Er kann:

die Gesamtspannung und die Spannung einzelner Zellen in LiPo-, Li-Ion- und LiFe-Akkus mit 1–8 in Reihe geschalteten Zellen messen und anzeigen;
bei niedriger Zellspannung von Lithium-Akkus mit 2–8 in Reihe geschalteten Zellen akustisch und optisch signalisieren. Der Schwellenwert für die Alarmauslösung ist in 0,10-V-Schritten von 2,70 V bis 3,80 V einstellbar;
die Gesamtspannung von Akkus (NiCd, NiMH, Blei usw.) im Bereich von 4,0 V bis 15,0 V messen und anzeigen;

die Spannung von Lithium-Akkus und -Zellen messen.

Schließen Sie einfach den Service-Stecker des Geräts an den LiPo-Alarm-Eingang an, und es ist sofort einsatzbereit. Der LiPo-Alarm kann für Akkus mit bis zu 8 in Reihe geschalteten Zellen verwendet werden. Nach dem Anschluss an den Serviceanschluss des LiPo-Kits zeigt der Alarm zunächst die Anzahl der Zellen im Kit an (z. B. „3CS“ für ein 3-Zellen-Kit, „5CS“ für ein 5-Zellen-Kit usw.). Anschließend werden die gemessenen Spannungen der einzelnen Zellen („Nr. 1“ … Spannung … „Nr. 2“ … Spannung …) und schließlich die Gesamtspannung des Kits („ALLE“ …) angezeigt.

Sie können den LiPo-Alarm direkt an den Serviceanschluss anschließen, wenn es sich um ein System mit einem Kontaktabstand von 2,54 mm und Anschlüssen in der Reihenfolge (-) Kit, (+) 1. Zelle, (+) 2. Zelle … (+) 8. Zelle ohne Lücken handelt – d. h. JST-XH-, JST-EH- und PolyQuest-Systeme (4S und höher). Für PolyQuest-Systeme (2S- und 3S-Kits) und ThunderPower-Systeme ist ein Adapter erforderlich. Der LiPo-Alarm ist mit Adaptern für RC System-, Raytronic-, Robbe- und Graupner-Balancer kompatibel.

Niedrige Spannung Signalisierung

Der Serviceanschluss eines Kits mit 2–8 Zellen (der Alarm funktioniert nicht bei Einzelzellen-Sets) wird analog zur Spannungsmessung angeschlossen. Der Schwellenwert für die Auslösung des akustischen (2 sehr laute Piezo-Sirenen) und optischen Alarms (blinkende rote LED mit hoher Helligkeit zwischen den Sirenen und dem Display) wird durch wiederholtes Drücken der SET-Taste im Bereich von 2,70 bis 3,80 V in Schritten von 0,10 V eingestellt.

Messung der Gesamtspannung von Akkus

Um die Gesamtspannung von NiCd-, NiMH-, Bleiakkus und anderen Akkus mit einer Spannung im Bereich von 4–15 V zu messen, verbinden Sie den Minuspol des Kits mit dem Minuspol (-) Eingang des LiPo-Alarms und den Pluspol des zu messenden Kits mit dem Eingang des 1S-LiPo-Alarms. Das Messgerät zeigt die Gesamtspannung analog zu einer einzelnen Lithiumzelle an.

Länge [mm] – 40
Breite [mm] – 26
Höhe [mm] - 11
Gewicht [g] - 10
