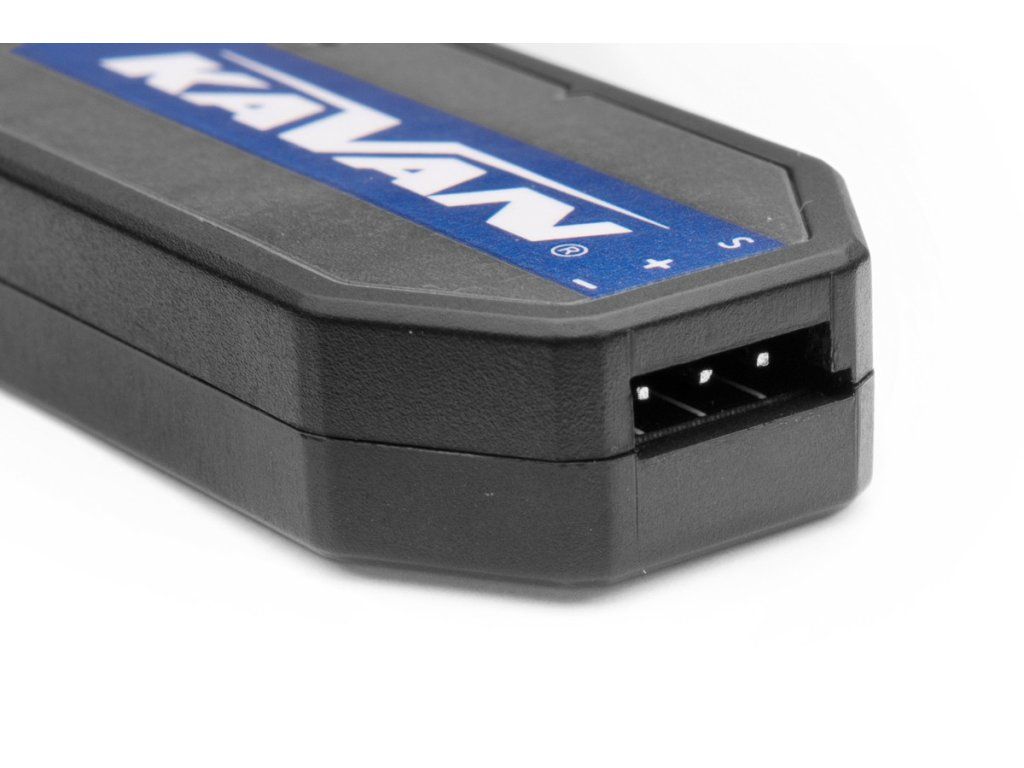

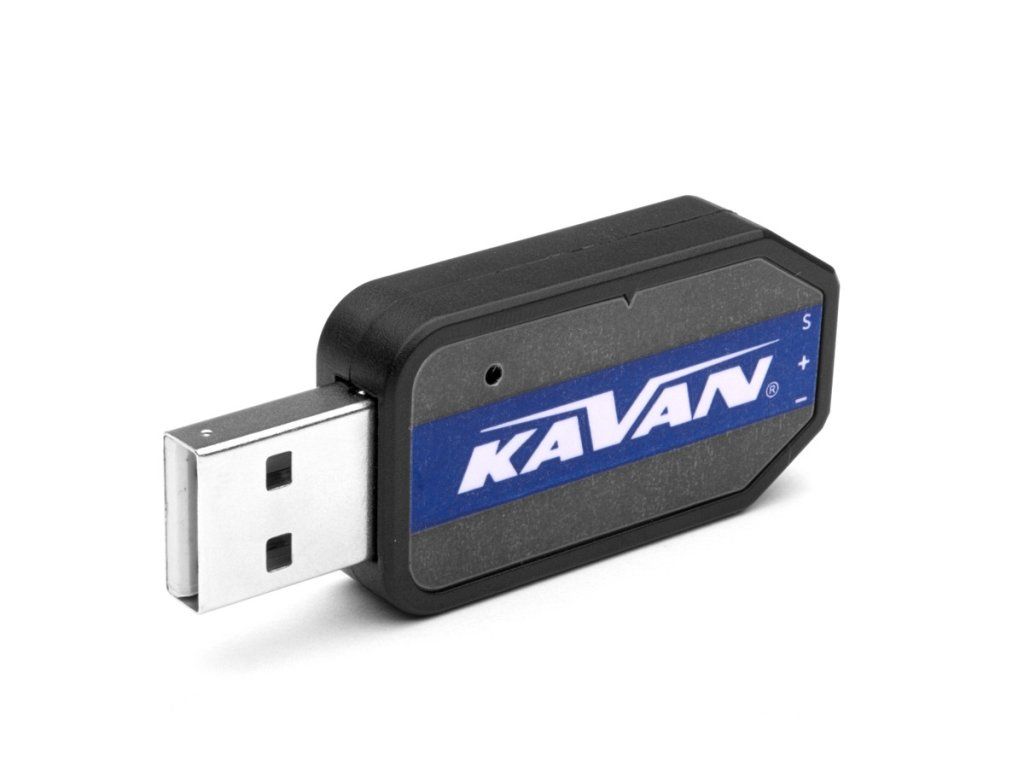

Kavan USB GO-Serie Servo-Programmiergerät

Detaillierte Produktbeschreibung

USB-Schnittstelle – Servoprogrammiergerät für KAVAN GO-10xx/11xx/12xx Servos. Mit dem Computerbildschirm als Benutzeroberfläche steht Ihnen ein komfortables Programmier- und Testwerkzeug zur Verfügung. Während der Programmierung wird der Servo über den USB-Anschluss des Computers, an den das Programmiergerät angeschlossen ist, mit Strom versorgt. Alle Parameter werden zunächst im Bildschirmfenster eingestellt und anschließend auf Ihren Servo übertragen. Das Dienstprogramm finden Sie im Abschnitt „Zugehörige Dateien“.

Systemvoraussetzungen für die Verwendung des Programmiergeräts:

• Stromversorgung: USB (5 V/500 mA)
• Betriebssystem: Windows® XP/Vista/7/8/10 (32/64 Bit)
• USB-Anschluss: USB 2.0
• Kompatible Servos: KAVAN GO-10xx/GO-11xx/GO-12xx Serie

Programmierbare Funktionen

Ausschlag: Dient zur Einstellung des maximalen Servoausschlags. Die Standardeinstellung beträgt ca. 120° für den üblichen Bereich der Steuerimpulsbreite (900–2100 µs) und ca. 180° im maximal zulässigen Bereich der Steuerimpulsbreite (500–2500 µs).

Servo-Neutralstellung: Dient zur Einstellung der neutralen (Mittel-)Position des Servos.

Dämpfung: Legt das Verhalten des Servos beim Anhalten fest.

Ausgangsleistung: Legt die Ausgangsleistung des Servos fest. Je höher der Wert, desto schneller arbeitet der Servo und desto größer ist sein Schub – allerdings steigt dadurch auch der Stromverbrauch proportional an. Bereich: 39,2–100 %

Empfindlichkeit: Legt die Empfindlichkeit (Breite der Totzone) des Servos fest. Je höher der Wert, desto schmaler die Totzone – der Servo bewegt sich nur, wenn die Änderung der Steuersignalbreite größer als die Breite der Totzone ist. Ein zu hoher Empfindlichkeitswert kann in manchen Anwendungen zu Servoschwingungen führen. Bereich: Ultrahoch (Extrahoch – Totzone ca. 1 µs) – Hoch (Hoch – ca. 2 µs) – Mittel (Mittel – ca. 3 µs) – Niedrig (Niedrig – ca. 4 µs)

Sanftanlauf: Aktiviert/Deaktiviert die Sanftanlauffunktion. Diese Funktion verhindert, dass das Servo nach dem Einschalten zu schnell in die Betriebsposition fährt und reduziert so das Risiko einer Beschädigung des Getriebes.

Ausschlagrichtung umkehren: Kehrt die Ausschlagrichtung des Servos um.

FUTABA SR-Modus: Nur für die Verwendung mit FUTABA-Fernsteuerungen im SR-Modus. Aktivieren Sie diese Option nicht, wenn Sie eine andere FUTABA-Fernsteuerung oder eine Fernsteuerung einer anderen Marke verwenden.

SANWA SSR-Modus: Nur für die Verwendung mit SANWA-Fernsteuerungen im SSR-Modus. Aktivieren Sie diese Option nicht, wenn Sie eine andere SANWA-Fernsteuerung oder eine Fernsteuerung einer anderen Marke verwenden.

Notausschläge: Bei einem vollständigen Ausfall des Steuersignals vom Empfänger oder wenn das Servo das Signal nicht korrekt erkennt (z. B. aufgrund von Störungen), kann das Servo in einen von drei Notmodi wechseln:

(a) Frei: Der Notausschlag ist deaktiviert.
(b) Position halten: Das Servo hält die Position des zuletzt korrekt empfangenen Signals.
(c) Neutralstellung: Der Servo kehrt in die Neutralstellung zurück (Impulsbreite 1500 µs).

Überlastschutz: Aktiviert oder deaktiviert den Servo-Überlastschutz in drei Stufen. Nach einer voreingestellten Überlastungsdauer (in Sekunden) wird die Servo-Ausgangsleistung auf den entsprechenden voreingestellten Wert (in % der maximalen Leistung) begrenzt.
Reset: Stellt den angeschlossenen Servo auf die Werkseinstellungen zurück.

Im Lieferumfang enthalten: Servo Go Programmer, Bedienungsanleitung.
