ESC Tamiya TBLE-04S brushless/brushed

Detaillierte Produktbeschreibung

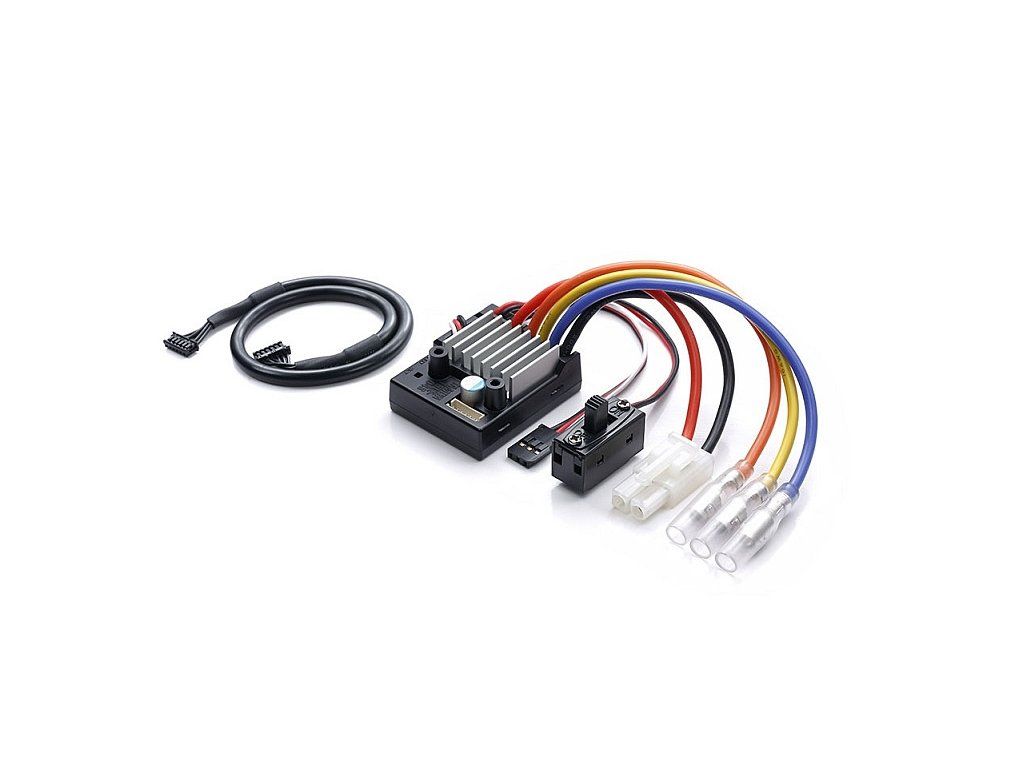

Tamiya TBLE-04S Brushless/Brushed ESC-Regler (Tamiya 45069)

Elektronischer Drehzahlregler für RC-Modellautos. Geeignet für Brushless- und Brushless-Motoren.

• Der sensorgesteuerte Brushless-Regler erfasst die Rotorpositionen des Motors hochpräzise und ermöglicht so eine effizientere Stromversorgung und ein sanfteres Ansprechverhalten.

• Kompatibel mit Tamiya Brushless-Motoren (sensorgesteuert) ab 15,5 Windungen und Tamiya Brushed-Motoren ab 25 Windungen.

• Zehn verschiedene Einstellungen für Neutral- und Standardbremse ermöglichen die optimale Anpassung an Ihre Bedürfnisse.

• Schutz vor Überhitzung und Überlastung schützt Ihren Regler.

• Gewicht: 56 g (inkl. Kabel)
• Kompatibel mit Ni-Cd-, Ni-MH- und Tamiya LiFe-Akkus.

• Abmessungen: 41,5 x 33,4 x 27 mm

Statusanzeige:
Die LED bleibt aus, wenn sich der Gashebel in Neutralstellung befindet, und leuchtet auf, wenn der Hebel nach vorne oder hinten bewegt wird. Bei Vollgas oder Vollbremsung erlischt die LED.

Programmiervorgang:
Es gibt zwei Vorgehensweisen zum Einstellen der verschiedenen Funktionen, je nachdem, welche Funktionen Sie einstellen möchten.

Schließen Sie den Regler (ESC) wie in der Abbildung im Handbuch gezeigt an. Stellen Sie sicher, dass sich das Modell während der Einstellung nicht bewegen kann, indem Sie es so positionieren, dass die Räder keinen Bodenkontakt haben.
Wenn der Motor angeschlossen ist, ertönt beim Einschalten des Reglers ein Signalton.

A. Halten Sie bei eingeschaltetem Sender und Empfänger die SET-Taste gedrückt. Die LED leuchtet in der Reihenfolge Rot + Grün + Orange + Rot usw. auf. Warten Sie, bis die gewünschte Farbe angezeigt wird, und lassen Sie dann die Taste los.

1. LED leuchtet rot – Endpunkt einstellen
2. LED leuchtet grün – Neutralbremse einstellen
3. LED leuchtet orange – Bremse einstellen

B. Schalten Sie den Empfänger ein und halten Sie gleichzeitig die SET-Taste am Regler gedrückt. Die LEDs leuchten in der Reihenfolge rot + grün + orange + rot usw. Warten Sie, bis die gewünschte Farbe leuchtet, und lassen Sie dann die Taste los.

4. LED leuchtet rot – Rückwärtsgang einstellen
5. LED leuchtet grün – Akku-Abschaltspannung einstellen (Li-XX / Ni-XX)
6. LED leuchtet orange – Motormodus einstellen (Bürstenmotor / Bürstenloser Motor)
