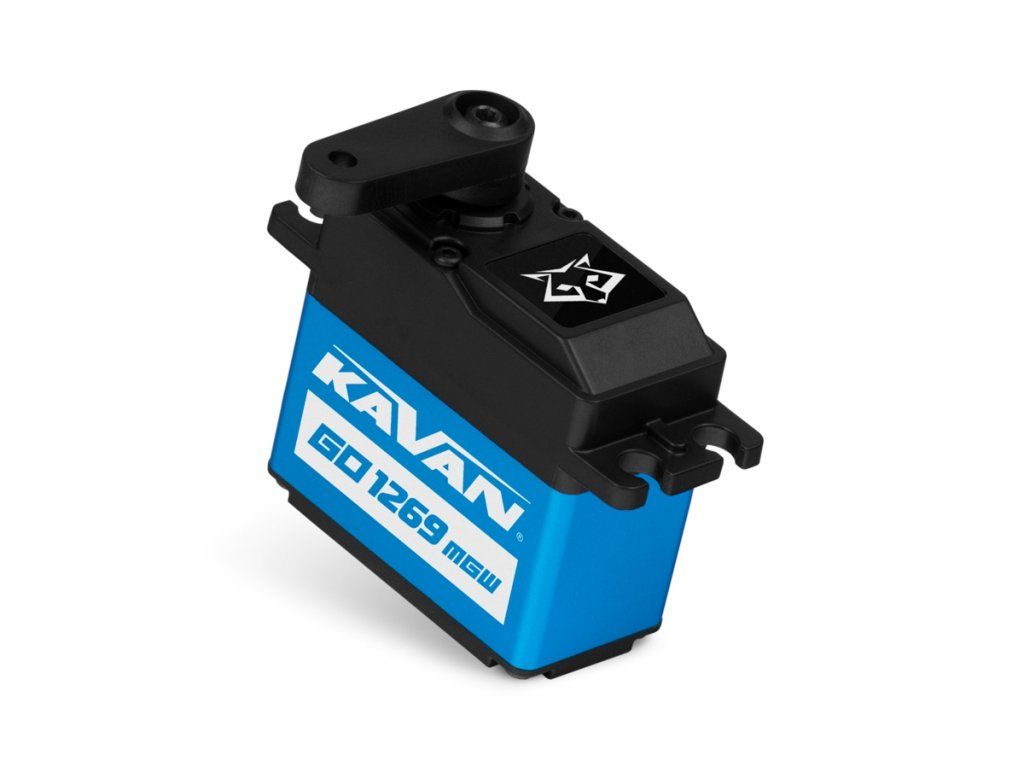

Servo Kavan GO-1269MGW (0.135s/60°, 32kg.cm) digital

Podrobný popis

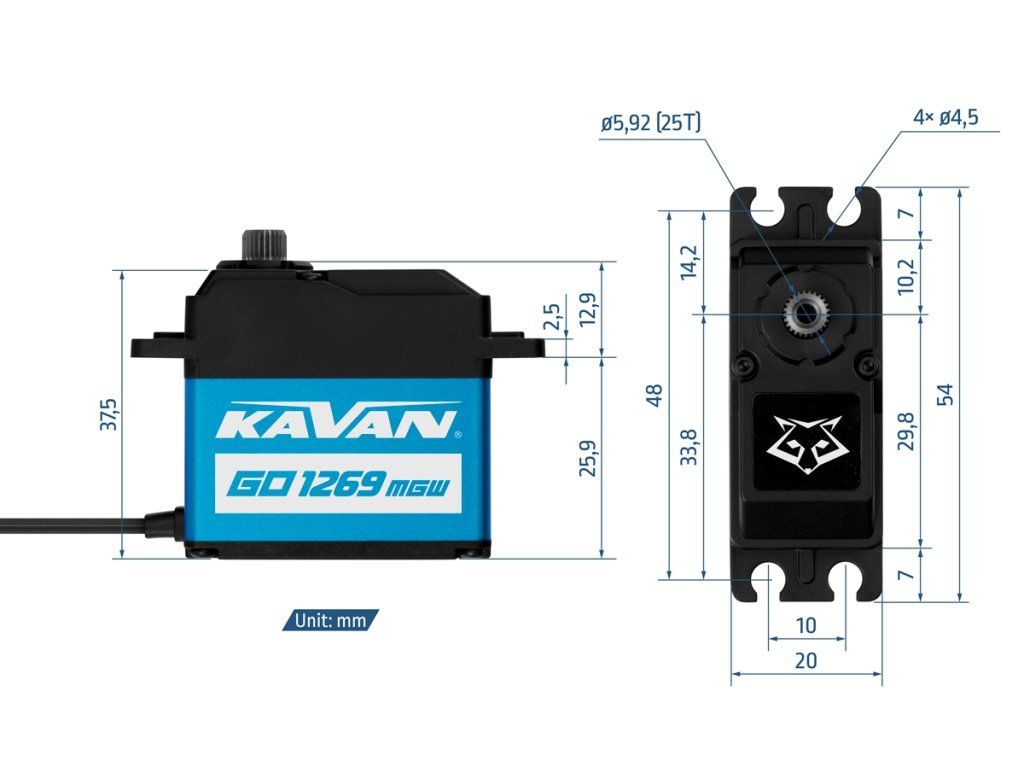

Veľmi silné vodotesné programovateľné digitálne štandardné servo 69g s coreless motorom, magnetickým enkóderom, oceľovými prevodmi a širokým rozsahom napájacieho napätia 4,8-8,4V, 2xBB, ideálne pre terénne RC autá 1:8/1:10 a pod. Ťah 22,0kg.cm, rýchlosť 22,0kg.cm 26,0kg.cm, rýchlosť 0,160s/60° pri 6,0V, ťah 29,0kg.cm, rýchlosť 0,145s/60° pri 7,4V, ťah 32,0kg.cm, rýchlosť 0,135s/60° pri 8,4V. Vodotesná/prachotesná (IP67) krabička s hliníkovou strednou časťou pre dokonalé chladenie pri vysokom zaťažení a ochranu pred vplyvmi okolitého prostredia. Rozmery 40x20x37, 5mm, hmotnosť 69,5g.

Pomocou USB programátora/rozhrania pre servá GO a obslužného PC programu môžete programovať celý rad parametrov serva.

Programovateľné funkcie

Veľkosť výchylky: Slúži na nastavenie maximálnej veľkosti výchyliek serva. Predvolené nastavenie je cca 120° pri bežnom rozsahu šírok riadiacich impulzov (900~2100 µs); cca 180° pri maximálnom povolenom rozsahu šírky riadiacich impulzov (500~2500 µs).
Neutrál serva: Slúži na nastavenie neutrálnej (stredovej) polohy serva.
Tlmenie: Nastavuje charakteristiku správania serva pri zastavovaní jeho pohybu.
Výstupný výkon: Nastavuje výstupný výkon serva. Čím vyššia hodnota, tým je servo rýchlejšie a má vyšší ťah – samozrejme, prúdový odber bude úmerne tomu vyšší. Rozsah: 39,2~100%
Citlivosť: Nastavuje citlivosť (šírku pásma necitlivosti) serva. Čím vyššia hodnota, tým je pásmo necitlivosti užšie - servo sa pohne, len ak je zmena šírky riadiaceho signálu väčšia, než je šírka pásma necitlivosti. Nastavená príliš vysoká hodnota citlivosti môže v niektorých aplikáciách spôsobovať kmitanie serva. Rozsah: Ultra High (Extra vysoká – pásmo necitlivosti cca 1 µs) – High (Vysoká – cca 2 µs) – Medium (Stredná – cca 3 µs) – Low (Nízka – cca 4 µs)
Mäkký rozbeh: Zapína/vypína funkciu mäkkého rozbehu. Táto funkcia bráni prudkému nabehnutiu serva do prevádzkovej polohy po zapnutí jeho napájania a obmedzuje tak nebezpečenstvo poškodenia jeho prevodov.
Obrátenie zmyslu výchyliek: Obracia zmysel výchyliek serva.
FUTABA SR režim: Len pre použitie serva s kanálmi RC súprav FUTABA pracujúcimi v SR režime. Túto voľbu nezapínajte, ak používate odlišné nastavenie RC súpravy FUTABA alebo RC súpravu akejkoľvek inej značky.
Režim SANWA SSR: Len pre použitie serva s kanálmi RC súprav SANWA pracujúcimi v SSR režime. Túto voľbu nezapínajte, ak používate odlišné nastavenie RC súpravy SANWA alebo RC súpravu akejkoľvek inej značky.
Núdzové výchylky fail-safe: V prípade úplnej straty riadiaceho signálu z prijímača alebo ak nemôže servo signál správne detekovať (napr. pre rušenie), servo môže prejsť do jedného z troch núdzových režimov:
(a) Voľné: Fail-safe je vypnuté.
(b) Udržiavanie polohy: servo udržuje polohu zodpovedajúcu poslednému správne prijatému signálu.
(c) Prechod do neutrálu: Servo sa vráti do neutrálnej (šírka impulzov 1500 µs) polohy.
Ochrana pri preťažení: Zapína alebo vypína ochranu pri preťažení serva v troch úrovniach – akonáhle preťaženie trvá po prednastavenú dobu (v sekundách), výstupný výkon serva je obmedzený na zodpovedajúcu prednastavenú hodnotu (v % max. výkonu).
Reset: Obnovuje predvolené továrenské nastavenia pripojeného serva.

Rozšírené napájacie napätie 4,8-7,4 V (menovité).

Výstupný hriadeľ 5,92 mm s tisíchranom s 25 zubami.

Veľkosť serva - Standard
Typ serva - Digitálne
Programovateľné - Áno
Ťah pri 4,8 V [kg∙cm] - 22
Ťah pri 6,0 V [kg∙cm] - 26
Ťah pri 7,4 V [kg∙cm] - 29
Ťah pri 8,4 V [kg∙cm] - 32
Rýchlosť pri 4,8 V [s/60st.] - 0.18
Rýchlosť pri 6,0 V [s/60st.] - 0.16
Rýchlosť pri 7,4 V [s/60st.] - 0.145
Rýchlosť pri 8,4 V [s/60st.] - 0.135
Prevody serva - Kovové
Guľôčkové ložiská - 2×
Highvoltage - Áno
Napájanie [V] - 4.8 - 8.4
Dĺžka [mm] - 40
Šírka [mm] - 20
Výška [mm] - 37.5
Hmotnosť [g] - 69.5
Určené pre -  Lietadlá, Cestné autá, Terénne autá, Plachetnice, Lode
Odolnosť voči vode - Vodeodolné
